本蝶阀适用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上。可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流设备使用。特别广泛适用于高层消防系统及其它需要显示阀门开关状态的管线系统上。

●性能规范：

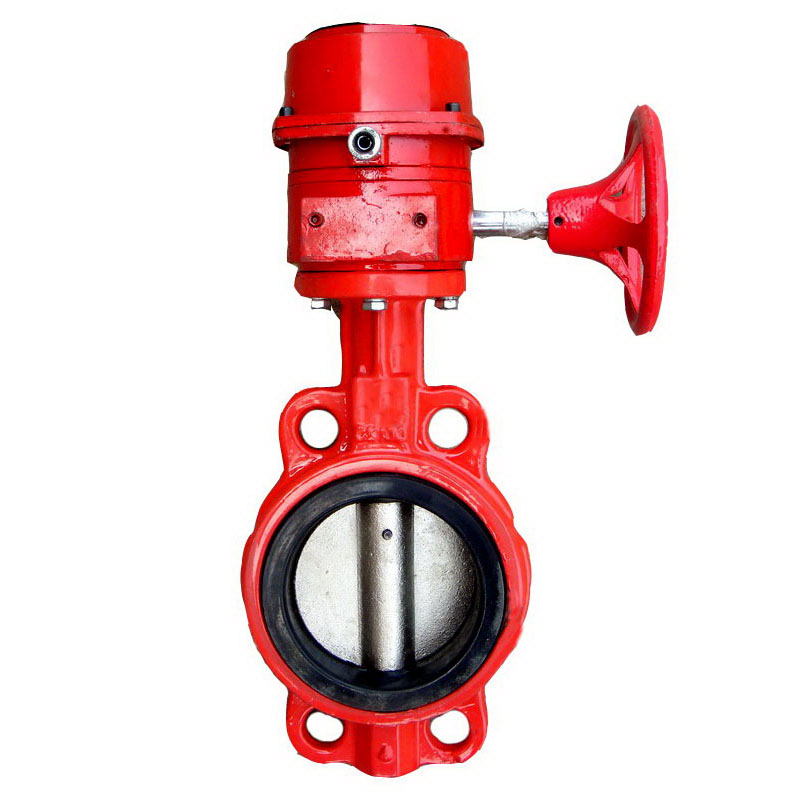

*产品名称：消防信号蝶阀
*公称通径：DN40-DN300
*公称压力：1.0-1.6MPa
*试验压力：壳体：1.5～2.4  密封：1.1～1.76
*适用温度：-15～+150 ℃
*连接方式：对夹
*适用介质：淡水、污水、海水、空气、蒸汽、食品、药品等
*微动开关：AC 220V 1A DC 30V 0.5A

●消防信号蝶阀的优点如下：
1、小型轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单，体积小，重量轻，紧凑，90°回转启闭迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、达到完全密封，气体试验泄漏为零。
7、选择不同零部件材质，可适用多种介质。
8、凡使用闸阀、截止阀、旋塞、胶管阀及隔膜阀的管路，特别在高层建筑消防及需显示阀门开关状态的管线系统上，均可用该阀替换。

●蝶阀的安装与维护应注意以下事项：
1、本信号蝶阀由蜗轮蜗杆传动装置驱动轴及蝶板旋转实现启闭和控制流量。
2、旋转蜗轮蜗杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭。
3、蜗轮蜗杆传动装置箱体内设置微动开关有两种型式：
(a)在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯电源，使之准确显示阀门开关状态。
(b)在传动装置箱体内只设关向微动开关（蝶板全关闭位置为0°）。当蝶板由0～40°位置时微动开关动作，输出阀门关闭信号，40～90°位置时另一对常闭触点可输出阀门打开信号。可调整压触微动开关的凸轮，显示蝶板所处的不同位置。

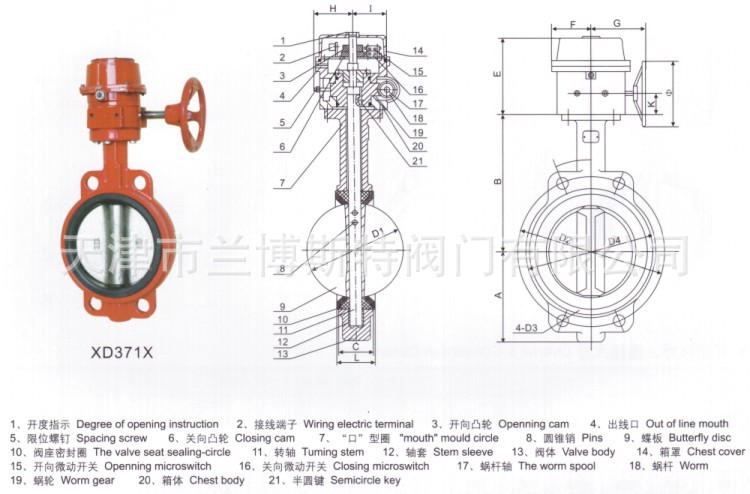

●技术图纸参数：

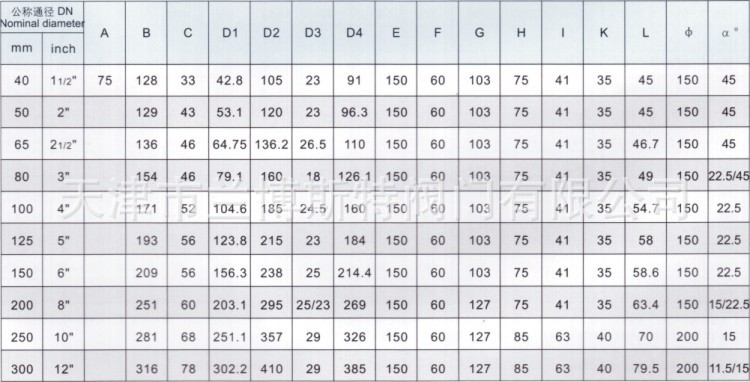

●外型尺寸连接尺寸及重量：
