精小型电动蝶阀 D971X

精小型电动蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用。主要由蝶阀和配套精小型电动执行器(BD系列)组成,具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。广泛应用于石油、化工、水处理、造纸、供热、轻工等个各行业。

产品介绍:
*产品名称:电动精小型对夹软密封蝶阀
*产品规格范围:DN40-DN1000
*公称压力:1.0-1.6MPa
*适用温度:0—120 ℃
*连接方式:对夹
*阀体材质:铸铁,球墨铸铁,不锈钢
*阀座材质:丁腈,乙丙,四氟,普通
*阀板材质:铸铁,球墨铸铁,不锈钢
*适用介质:水,空气,天然气,油,砂石料,弱酸,弱碱等

精小型电动蝶阀特点如下:
1,电动蝶阀具有结构简单,体积小,重量轻,材料耗用省,安装尺寸小,开关迅速,90°部分回转,驱动力矩小等特点,用于截断,接通,调节管路中的介质,具有良好的流体控制特性和关闭密封性能。

2,电动蝶阀可以运送泥浆,在管道口积存液体zui少。低压下,可以实现良好的密封。调节性能好。

3,电动蝶阀蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。

4,电动蝶阀阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

5,电动蝶阀连接方式有法兰连接,对夹连接,对焊连接及凸耳对夹连接。驱动形式有手动,蜗轮传动,电动,气动,液动,电液联动等执行机构,可实现远距离控制和自动化操作。


蝶阀的安装与维护应注意以下事项:
1、在安装时,阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀,开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。

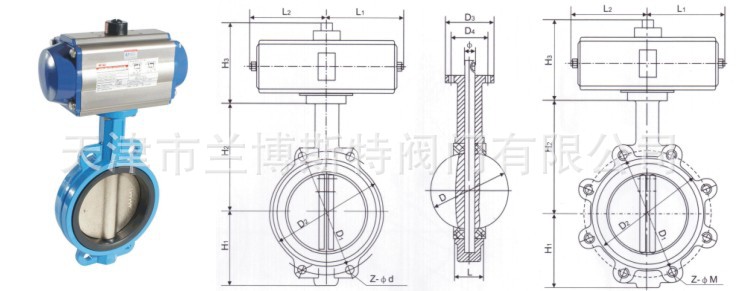

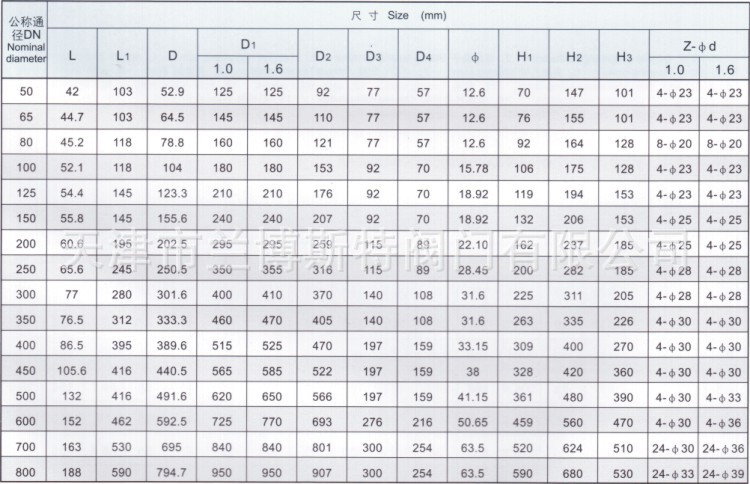

外型尺寸连接尺寸及重量:
